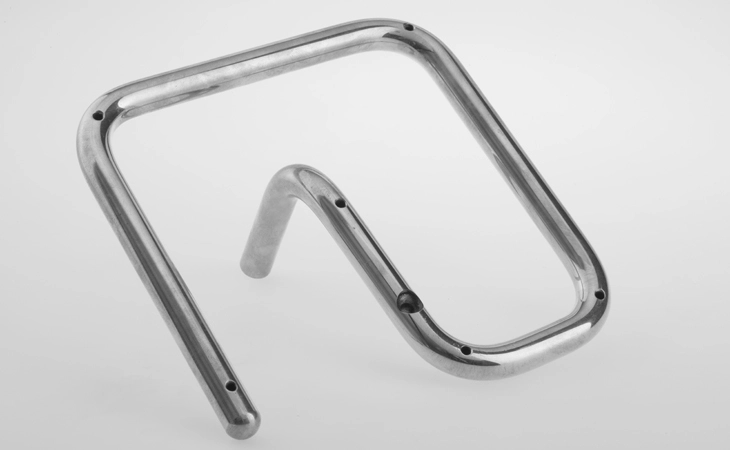

La curvatura tubi permette di modificare la direzione di un componente tubolare senza interromperne la continuità. Dietro una curva apparentemente semplice, però, c’è un processo che coinvolge analisi del disegno, comportamento del materiale, scelta delle attrezzature, programmazione e controllo dimensionale. Diametro, sezione, spessore, lega, raggio e tolleranze influenzano il risultato e devono essere valutati prima dell’avvio della macchina.
In Ricos affrontiamo ogni progetto partendo dalla funzione del componente e dalle lavorazioni previste prima o dopo la curva.
La curvatura inizia dal disegno tecnico, non dalla macchina
La prima fase nella curvatura tubi, consiste nel verificare se la geometria richiesta possa essere realizzata in modo stabile e industrializzabile. Il disegno deve indicare materiale, diametro o sezione, spessore delle pareti, raggi, angoli, distanza tra le curve e tolleranze.
Sono importanti anche la posizione di fori, filetti, saldature longitudinali, flange o deformazioni già presenti. Un tubo facilmente curvabile in una configurazione standard può diventare critico con pareti sottili, raggi stretti, curve ravvicinate oppure vincoli estetici elevati.
Cosa accade al materiale durante la curvatura?
Durante la curvatura tubi, la parete interna della curva viene compressa, mentre quella esterna viene sottoposta a trazione. Se la compressione non viene controllata possono comparire grinze o instabilità; se la trazione supera la capacità del materiale, la parete può assottigliarsi, fessurarsi o rompersi. La sezione può inoltre diventare ovale.
Dopo la rimozione della forza, il tubo tende anche a riaprirsi parzialmente: è il ritorno elastico. La sua entità varia in base a lega, stato metallurgico, spessore, raggio e angolo, perciò deve essere compensata durante la programmazione.
Come avviene la curvatura tubi, fase dopo fase?
1. Analisi di fattibilità
La curvatura tubi viene valutata considerando il rapporto tra diametro, spessore e raggio. Una parete sottile è più sensibile a schiacciamento e ovalizzazione; un raggio ridotto rispetto al diametro rende la deformazione più severa.
A questi elementi si aggiungono duttilità, carico di snervamento, allungamento disponibile e stato del materiale. Non esiste quindi un raggio minimo valido per ogni tubo: la stessa geometria può essere semplice su una lega e critica su un’altra.
Anche il numero delle curve, le rotazioni tra una curva e la successiva e la lunghezza utile per il serraggio influenzano la fattibilità.
2. Scelta delle attrezzature
Per la curvatura tubi vengono selezionati utensili coerenti con la geometria e la qualità richiesta. La matrice definisce il raggio, mentre morsa e contromorsa bloccano e accompagnano il componente.
Nelle lavorazioni più impegnative possono essere impiegati un mandrino interno e un utensile antigrinza, utili per sostenere la parete e controllare la compressione nella parte interna della curva.
La scelta dipende da spessore, rigidità, finitura superficiale e complessità del pezzo. Anche la decisione tra raggio fisso o variabile nasce dalle esigenze del progetto.
3. Programmazione e taratura
Nella curvatura tubi CNC, il programma definisce angoli, avanzamenti, rotazioni, posizione delle curve e sequenza di lavorazione. Vengono inoltre impostati velocità, serraggio, spinta e compensazioni.
Il modello CAD rappresenta la geometria nominale, ma non sostituisce l’analisi del comportamento reale del tubo. La taratura serve a trasformare il disegno in parametri produttivi ripetibili, correggendo il ritorno elastico e riducendo scarti e rilavorazioni.
4. Esecuzione e controllo del primo pezzo
Durante la curvatura tubi, il componente viene bloccato e accompagnato attorno alla matrice mentre gli utensili ne controllano la deformazione. Il materiale deve scorrere in modo controllato per limitare grinze, assottigliamento e perdita della sezione.
Sul primo pezzo vengono verificati angolo reale, raggio, orientamento tra le curve, ingombro complessivo e qualità superficiale. Se necessario, i parametri vengono corretti e salvati prima di avviare il lotto.
Quando è necessario utilizzare un mandrino interno?
Nella curvatura tubi, il mandrino interno diventa utile quando la parete necessita di un sostegno aggiuntivo. Può essere richiesto in presenza di tubi sottili, raggi stretti, materiali delicati o limiti severi sull’ovalizzazione.
Un mandrino fisso sostiene la zona prossima alla curva, mentre una soluzione snodata segue meglio il profilo nelle geometrie più impegnative.
Il suo utilizzo non è però automatico: aumenta il tempo di attrezzaggio e richiede un posizionamento accurato. La scelta deve essere giustificata dalla geometria e dai requisiti del componente.
Quali materiali tubolari sono più facili da curvare senza rotture?
Nella curvatura tubi, la facilità di deformazione dipende dalla combinazione tra lega, stato di fornitura, spessore e raggio.
Gli acciai a basso tenore di carbonio, il rame e alcune leghe di alluminio in stati adatti alla formatura offrono generalmente una buona duttilità. Acciai altoresistenziali, leghe incrudite o trattate possono invece richiedere raggi più prudenti e una compensazione maggiore del ritorno elastico.
Per l’alluminio, lo stato metallurgico è decisivo: la stessa lega può comportarsi in modo molto diverso se ricotta o invecchiata. La scelta deve partire dalla scheda del materiale e dalle prestazioni richieste al componente finito.
Quali difetti possono comparire durante la lavorazione?
I problemi della curvatura tubi non riguardano soltanto l’angolo finale. L’ovalizzazione modifica la sezione; le grinze interne indicano una compressione non controllata; l’assottigliamento interessa la parete esterna; cricche e rotture compaiono quando la deformazione supera la capacità del materiale.
Possono inoltre verificarsi schiacciamenti, segni degli utensili oppure deviazioni dovute a un ritorno elastico non compensato.
Ogni difetto va collegato alla sua causa: materiale non adatto, raggio troppo severo, attrezzatura errata o parametri non equilibrati.
Come si controlla la qualità di un tubo curvato?
Il controllo della curvatura tubi comprende raggio, angolo, posizione e orientamento delle curve, ma può estendersi anche a ovalizzazione, variazione dello spessore, ingombro complessivo e qualità superficiale.
In presenza di più pieghe è fondamentale verificare la rotazione tra una curva e la successiva, perché anche un errore ridotto può compromettere l’assemblaggio finale.
Dime, strumenti dimensionali e controlli dedicati permettono di confrontare il componente con le tolleranze richieste. La qualità deve essere mantenuta lungo l’intero lotto attraverso parametri stabili e verifiche coerenti con la funzione del prodotto.
Curvatura tubi conto terzi: quali informazioni servono?
Per valutare un progetto di curvatura tubi conto terzi servono informazioni complete fin dalla richiesta di fattibilità.
Il fornitore dovrebbe ricevere un disegno quotato, possibilmente accompagnato dal modello 3D, con materiale e relativo stato, diametro o sezione, spessore, raggi, angoli e tolleranze.
Sono inoltre utili quantità, finitura superficiale, destinazione d’uso e indicazione delle lavorazioni previste prima o dopo la curva. Se il tubo presenta saldature, filetti, fori o flange, la loro posizione deve essere definita con precisione.

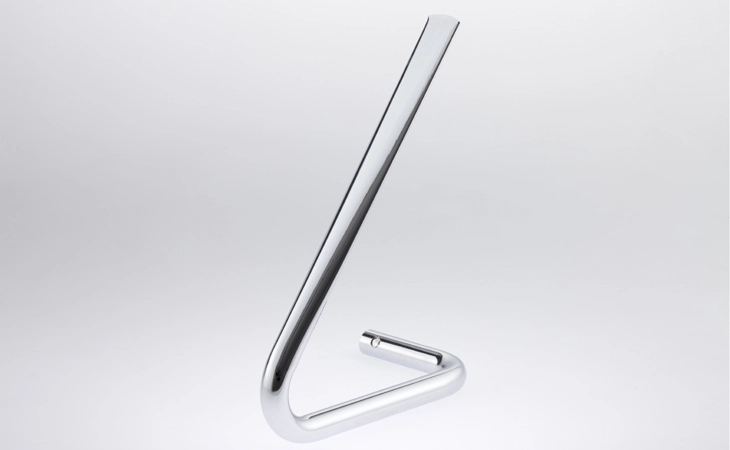

È meglio curvare il tubo prima o dopo le altre lavorazioni?
Nella curvatura tubi, la sequenza produttiva deve essere stabilita considerando il componente completo.
Fori e tagli realizzati prima della curva possono spostarsi o deformarsi; al contrario, alcune lavorazioni diventano più difficili quando il tubo è già curvato.
In base al progetto può essere opportuno eseguire il taglio laser 3D dopo la deformazione, curvare prima della saldatura oppure coordinare la curva con conifica, espansione, formatura e lavorazioni meccaniche.
Un approccio integrato riduce passaggi inutili e incompatibilità tra lavorazioni.
Dalla prima curva alla produzione seriale
La curvatura tubi diventa realmente industriale quando il risultato può essere ripetuto con tempi, controlli e scarti sostenibili.
Un componente può essere tecnicamente realizzabile, ma richiedere attrezzaggi troppo complessi o regolazioni incompatibili con il volume previsto.
L’industrializzazione serve a stabilizzare il processo, definire i controlli e conservare i parametri utili per i lotti successivi.
In Ricos, il nostro ufficio tecnico e la nostra produzione collaborano per valutare fattibilità geometrica, continuità produttiva, lavorazioni integrate e qualità finale.
Curvatura tubi Ricos: dal progetto al componente completo
In Ricos, la curvatura tubi viene analizzata insieme a materiale, geometria, tolleranze e fasi successive.
Il valore del servizio non risiede soltanto nell’esecuzione CNC, ma nella capacità di studiare la fattibilità, definire l’attrezzaggio, tarare i parametri, controllare il primo componente e industrializzare il processo.
Curvatura, conifica, formatura, taglio laser 3D, saldatura e lavorazioni meccaniche possono così essere coordinate all’interno di un percorso produttivo coerente.
